可視對講系統是集語音、視頻、數據交換采集功能一體的智能設備，也是未來物聯網重要的集成設備的出口。通過聯網后的設備功能，具有人臉識別、對講、室內監視室外、室內遙控開鎖、夜視等全部功能；住戶在室內與訪客進行對話的同時可以在室內分機看見來訪者影像并通過開鎖按鈕控制大門開啟，達到阻止陌生人進入大樓的目的,有很高的安全性。這就是樓宇對講系統的最基本功能。

一、全數字可視對講設備組成

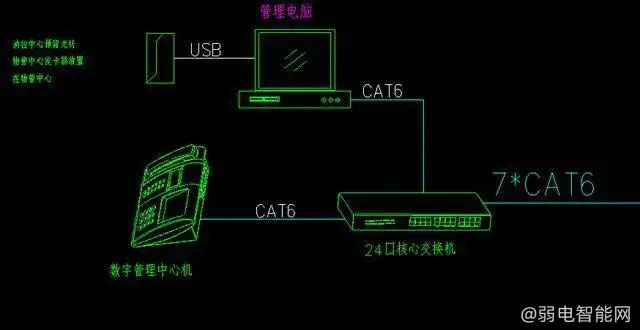

1、 機房設備：

服務器，需要對人臉或大數據進行分析處理，綜合管理平臺管理應用。

核心交換機，對各樓棟的數據交流調用

管理機，管理各樓棟所有設備，通過接聽門口機及室內分機相關視頻或音頻信號；

發卡器，對門禁出入的IC卡進行發行授權。

2、前端設備

門口機，主要通可視對講門口機連接各個設備，上連室內分機下連機房核心設備

室內分機，房主對外溝通的設備，可以通過分機對話樓下門口機及機房內的管理機，遇到問題能及時向物業管理中心反饋信息。

3、中間連接設備

樓層交換機（接入交換機），主要用連接分機到匯聚交換機的設備，要求不是很高百兆交換機就可以。

匯聚交換機，從樓層交換機連接到核心交換機，最少要有一個千兆口，用于連接核心交換機。

光纖收器，主要連接交換機與交換機的產品，功能就是把電信號轉換成光信號傳輸，根據數據要求配帶寬，由百兆和千兆光纖收器。如果交換機有光口的就可以用光模塊解決，可代替光纖收發器，問題是光模塊成本高于光纖收發器，當然，重要網絡還是建議用光模塊傳輸。

4、線材

網線，分為超五類網線和六類網線，根據需求來決定，目前主流是六類網線。

光纜，主要用于遠距離傳輸?shù)木€纜，網線超出100米的距離用光纜傳輸信號，信號不會有衰減，這是光纖的優勢。

保護管，主要對網線或者其他的材料進行保護，對線纜進行套管保護，材料有PVC管，JDG管等等材料保護型管。

5、組網模式

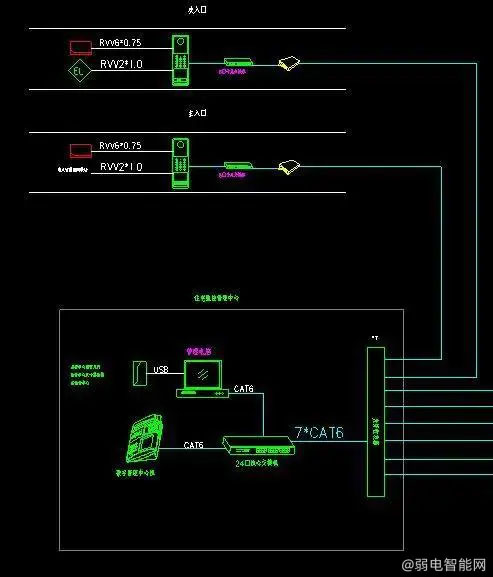

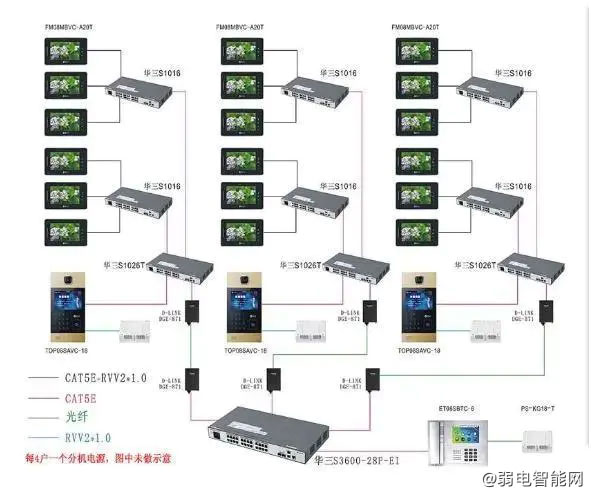

核心交換機連接所有帶網絡的設備，通過核心交換機實現各個網絡設備的數據交換，讓網絡設備與設備之間可以相互訪問，實現互聯互訪的作用。服務器實現對管理平臺進行數據管理，達到對設備控制作用。組網如下圖所示。

二、全數字可視對講系統特點

1、組網方式靈活

從傳統總線到全數字對講是世界性的技術潮流，全數字產品是可視對講的革命性替代產品。傳統總線制樓宇對講系統，在進行系統設計時，無論是”切換器+矩陣”還是”切換器+選擇器”方式，均要考慮小區中心位置、弱電管網圖走向、強電設備影響等多類因素。而采用TCP/IP對講系統，即可直接利用小區成熟局域網，也可自建局域網，特別是在利用小區成熟局域網絡是無需布線有著無可比擬的優勢。

2、強大網絡通訊功能

全數字對講系統采用標準TCP/IP協議，通過網絡傳輸音頻、視頻及控制協議。除對講之外，報警、家居智能系統均可通過網絡實時了解工作狀態與控制，同時室內機可外接攝像機，從而通過網絡可以實現遠程訪問，監看室內情況。除此之外，還可提供在線升級服務傳統樓宇對講系統，設備程序升級需要通過專門售后人員更換芯片才能完成，而TCP/IP對講系統則可以直接訪問網站，下載程序，還能實現遠程視頻點播等，這些都是傳統樓宇對講系統不可實現的。

3、避免通道占線

對于大型社區，傳統樓宇對講系統一般分為若干個小分區進行管理，同時具有多個出入口，隨之配有多臺圍墻機或分管理機，而總線制是半雙工通訊方式，這樣當其中某一臺圍墻機呼叫管理中心時，其它圍墻機或分管理不可避免存在占線。而網絡型樓宇對講系統，由于其接入的是寬帶網絡，中心設有交換機，其通訊是全雙工通訊方式從而可以多通道實時進行數據交換，不僅簡潔快速，并且有效避免了占線。

4、減少設備，調試方便

傳統總線制樓宇對講系統聯網設備眾多，如切換器、信息存儲器選擇器、矩陣等，任一設備故障時均會増加調試工程量，且此類中間設備只有廠家才能提供，更換則需依賴于廠商。TCP/IP樓宇對講系統走標準TCP/IP協議，則省卻了眾多的對講系統的切換器、選擇器等中間設備，降低系統復雜程度，調試方便。而對于TCP/IP對講系統的局域網絡，路由器、交換機等均為市面上常見產品，配置更換容易。
